Univerzální přípravek na svařování rožků

| 23.11.2021 | 1848

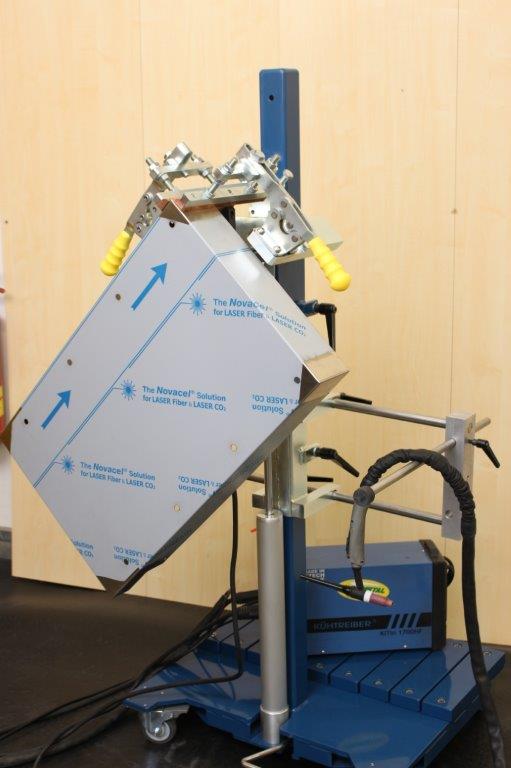

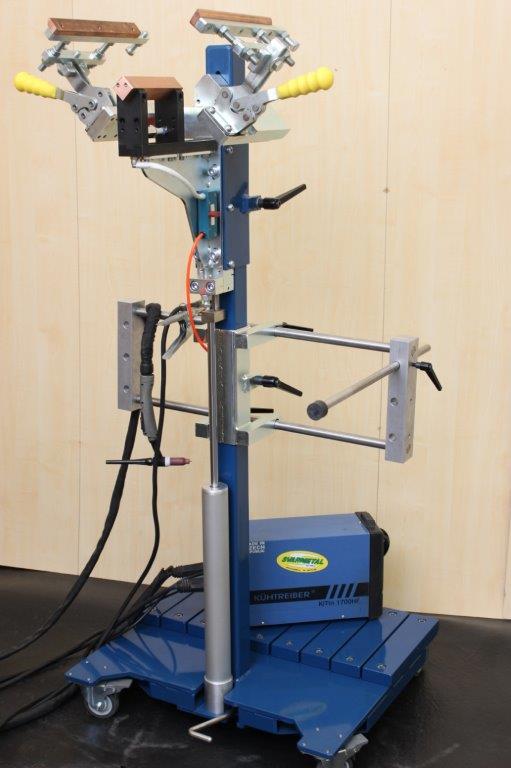

Přípravek slouží k uchycení plechu různých materiálů (ocel, nerez, hliník) do polohy vhodné pro vytvoření rohového sváru. Je vhodný pro využití v oblasti automotive, gastro průmyslu a mnoho dalších. U tohoto přípravku je maximální délka sváru 250 mm, ale lze délku sváru přizpůsobit dle požadavku zákazníka. Přípravek je vhodný pro výrobu kovových skříní, ochrana rohů u krabic, svařovaných nerezových nádob atd.. Využití mědi pro dosedací plochy napomáhá odvodu tepla, navíc je měď šetrná k povrchu svařovaného materiálu. Zespod měděného bloku je přiváděn ochranný plyn, který zamezuje spálení svařovaného materiálu. Pro zamezení průhybu plechu vlastní váhou disponuje přípravek nastavitelnou opěrkou, na konci které je guma. V místě sváru je měděný blok možno opatřit vrtáním pro přívod chladicí kapaliny, tak aby se teplo lépe odvádělo.

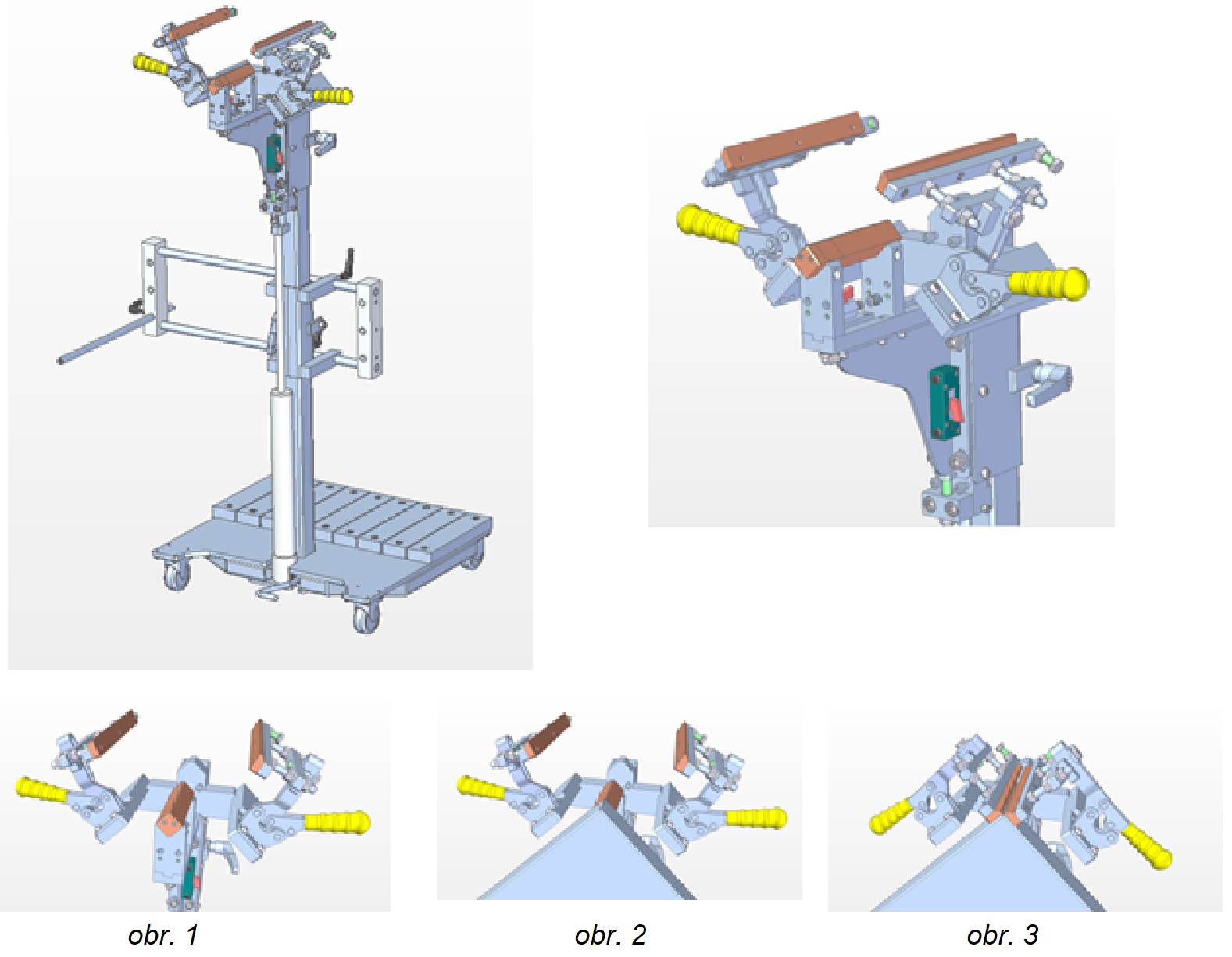

Připevnění měděného bloku na podložky (obr. 1). Přichycení plechu (obr. 2). Přitlačení upínek k rožku (obr. 3). Přípravek má výhodu, že je výškově nastavitelný, tudíž si ho svářeč může upravit tak, jak mu vyhovuje. Upínky po bocích se dají nastavit ze strany na stranu, zepředu dozadu. Je také mobilní, dá se kamkoli převést spolu se svářečkou. Přípravek je univerzální, takže se dá přizpůsobit požadavkům zákazníka.



Pokud byste se chtěli dozvědět o tomto přípravku více, neváhejte nás kontaktovat!
