Přípravek pro seřizování souososti válců při odvíjení papíru

Zákazník nás oslovil s požadavkem na návrh a výrobu přípravku pro seřizování souososti válců na stroji pro odvíjení papíru. Účelem zařízení je zajistit, aby papírový pás při průchodu válci běžel přesně v ose a nedocházelo k jeho vychylování.

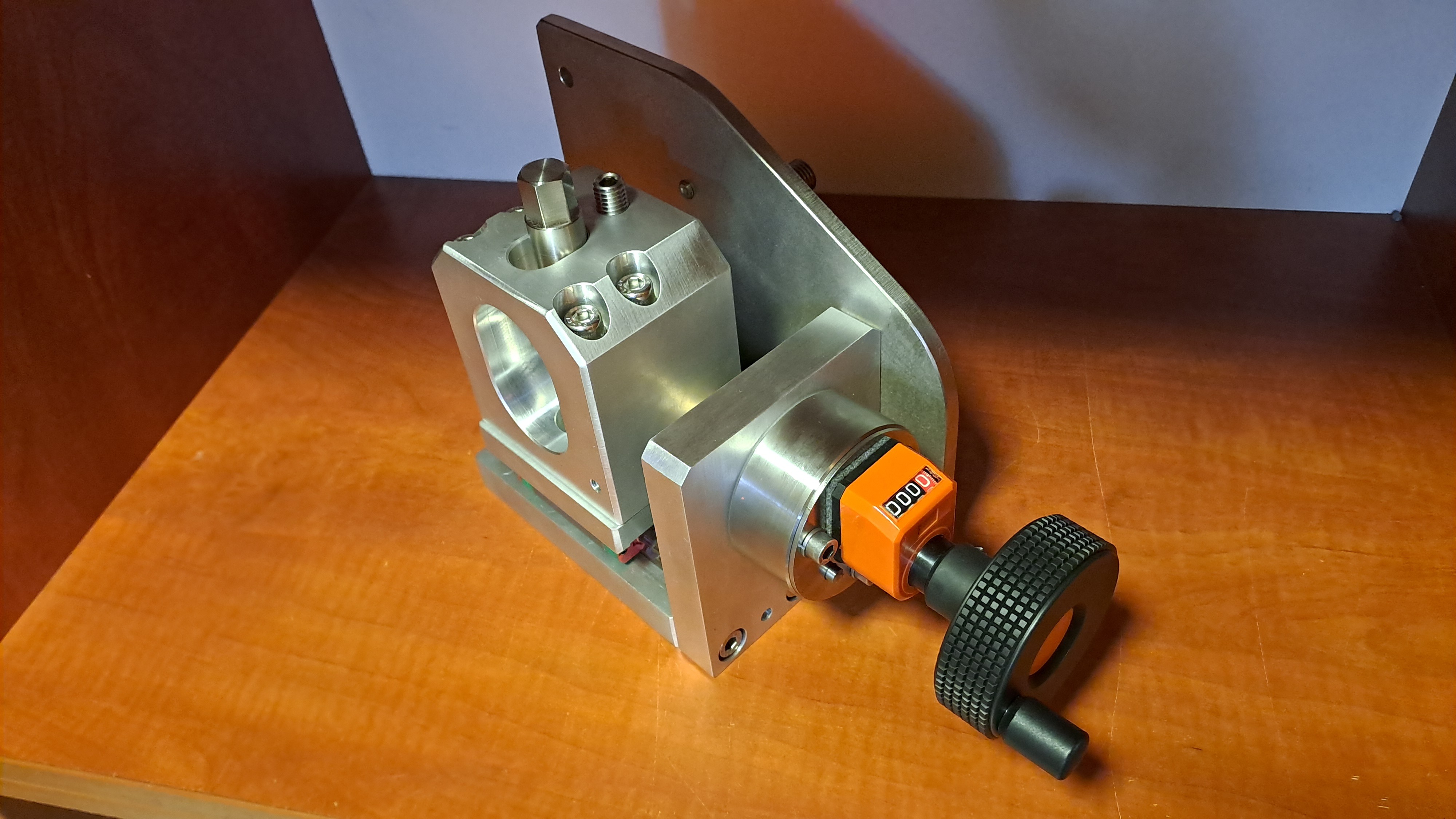

Navrhli jsme kompaktní mechanický přípravek umožňující jemné axiální nastavení polohy válce. Konstrukce je tvořena pevnou montážní deskou, lineárně vedeným blokem a šroubovým mechanismem s ručním ovládáním. Součástí je mechanické počítadlo otáček, které umožňuje kontrolu a opakovatelnost nastavení.

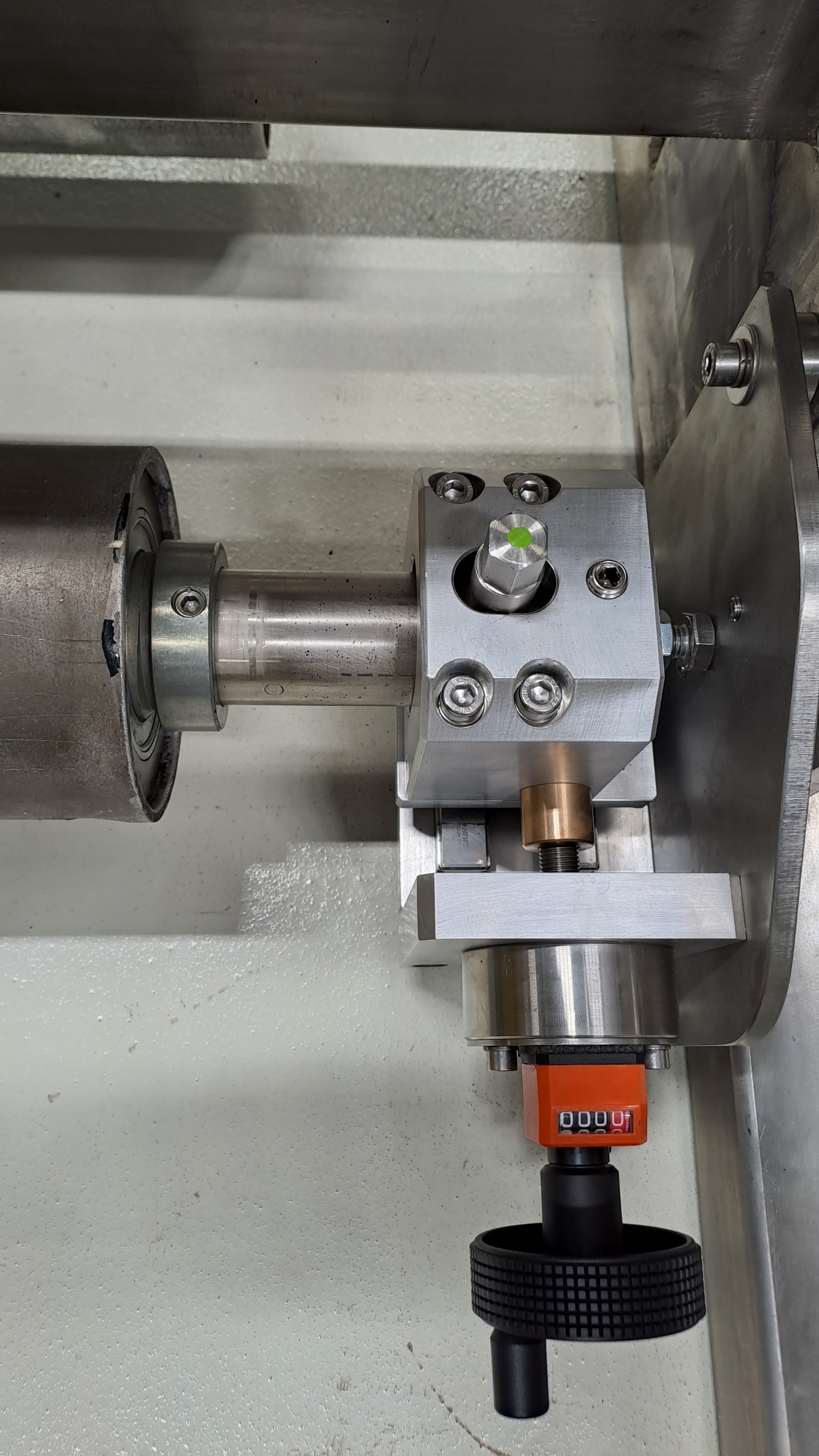

Přípravek se montuje na rám stroje a slouží k přesnému doladění polohy válců při instalaci nebo servisním zásahu. Výroba proběhla jako zakázková, podle konkrétních rozměrových a provozních požadavků zákazníka.

Princip tohoto přípravku lze snadno přenést i do jiných výrobních procesů, kde je potřeba zajistit přesné vedení materiálu nebo minimalizovat odchylky v chodu stroje. Řešení tak může najít uplatnění například v balicím průmyslu, výrobě plastových fólií, textilu nebo v automatizovaných výrobních linkách.
