Přípravek na tvarování lanka

Zákazník nás oslovil s požadavkem na návrh a výrobu přípravku pro tvarování nerezových lanek používaných ve výrobě zdravotnických prostředků. Zařízení slouží k lisování lanek do požadovaného tvaru, například oka.

Přípravek je řešen jako kompaktní celek s čistě pneumatickým obvodem. Ovládání je realizováno pomocí dvou tlačítek, která je nutné stisknout současně z důvodu bezpečnosti obsluhy. Řídicí část obsahuje vlastní relé.

Lisovací cyklus probíhá v několika krocích. Jednotlivé fáze jsou řízeny pneumaticky a je možné nastavovat zpoždění pro správnou návaznost operací v rámci celého procesu.

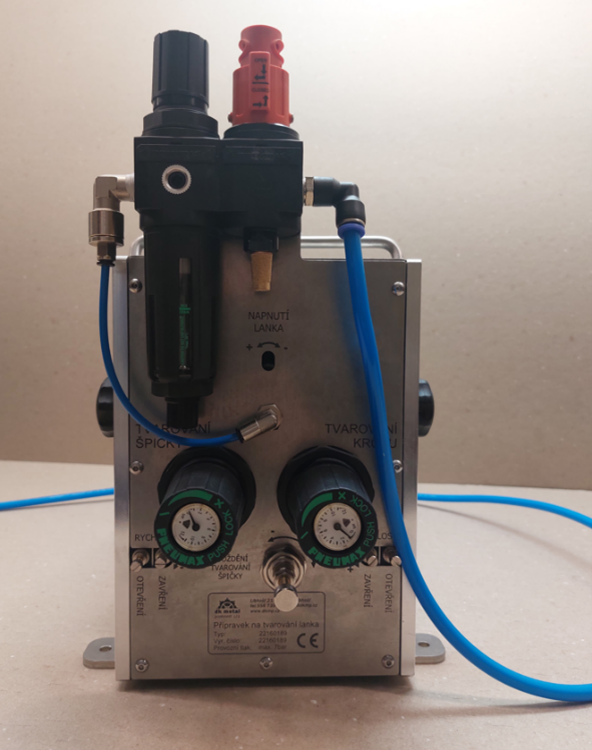

Na zadním panelu jsou umístěny prvky pro nastavení tlaku, rychlosti a časování jednotlivých kroků. Parametry lze upravit podle typu lanka a požadovaného výsledného tvaru.

Zařízení je určeno pro použití ve výrobním procesu.
