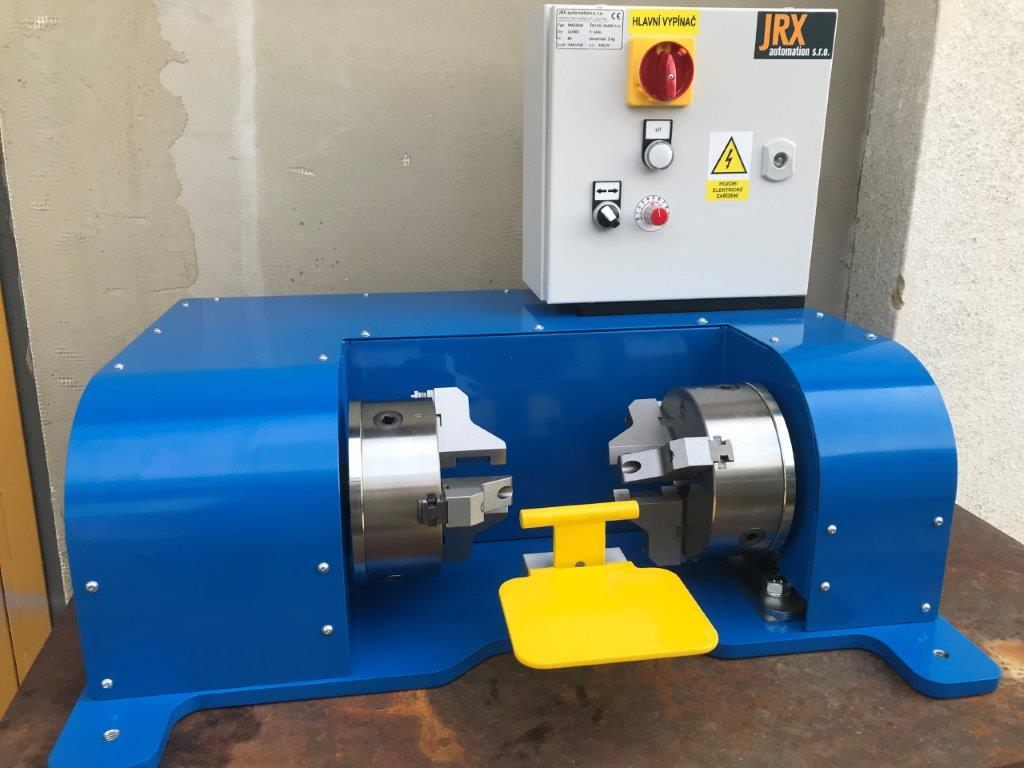

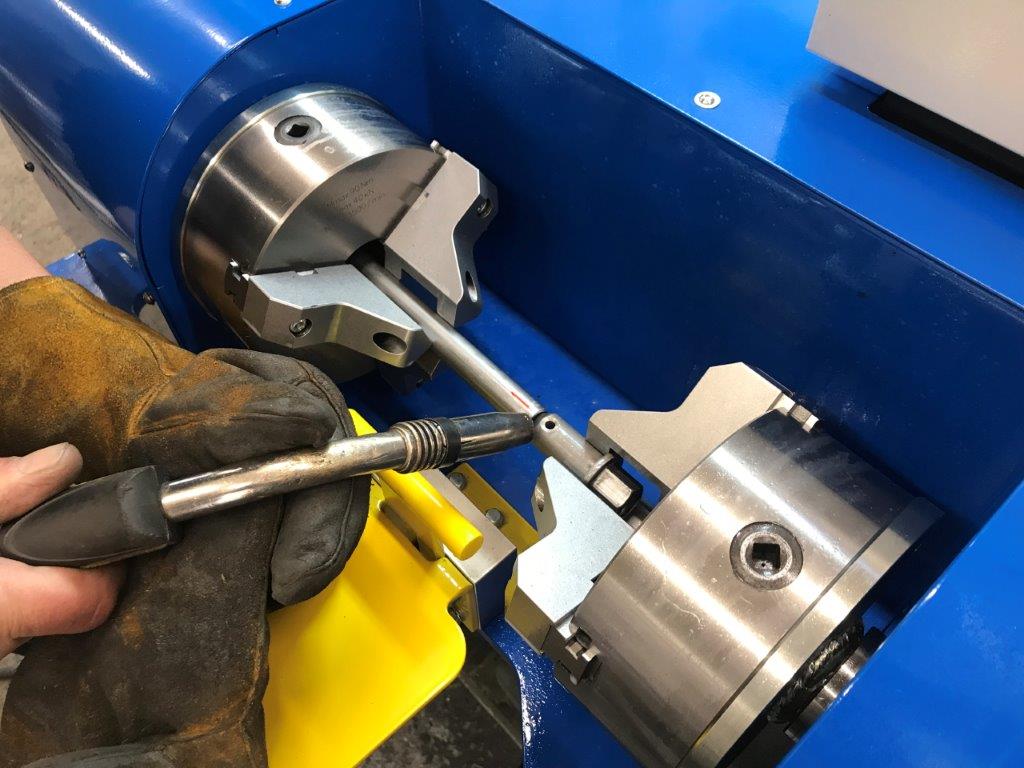

Toto zařízení bylo zákazníkovy vyrobeno dle původní zastaralé předlohy. Slouží k sériové výrobě určitého typu výrobku. To ovšem neznamená, že by se toto zařízení nedalo dle svých parametrů používat jako univerzální pomůcka při rotačním svařování. Zařízení je osazeno sklíčidly 160mm s průchozím otvorem 45mm. V představené verzi používá pro danou aplikaci i systém redukčních trubek pro vymezení prostoru kolem svařovaných výrobků. Pro danou aplikaci používá i speciální čelisti.

Samozřejmostí je nožní pedál pro rozběh motoru a frekvenční měnič pro změnu rychlosti otáčení. Rozvaděč dodaný firmou JRX automation s.r.o. obsahuje všechny ovládací prvky, včetně potenciometru pro změnu rychlosti. Důležitým řešením je přenos kostry při svařování, který je přes třecí uhlíky a měděný prstenec, a to na obou vřetenech. Pod pláštěm tohoto zařízení se nachází na hnaném vřeteně také kluzná spojka, která řeší bezpečnost svářeče, když manipuluje blízko sklíčidel.
