Aplikace 3D tisku I. (náhradní díly)

| 14.11.2016 | 884

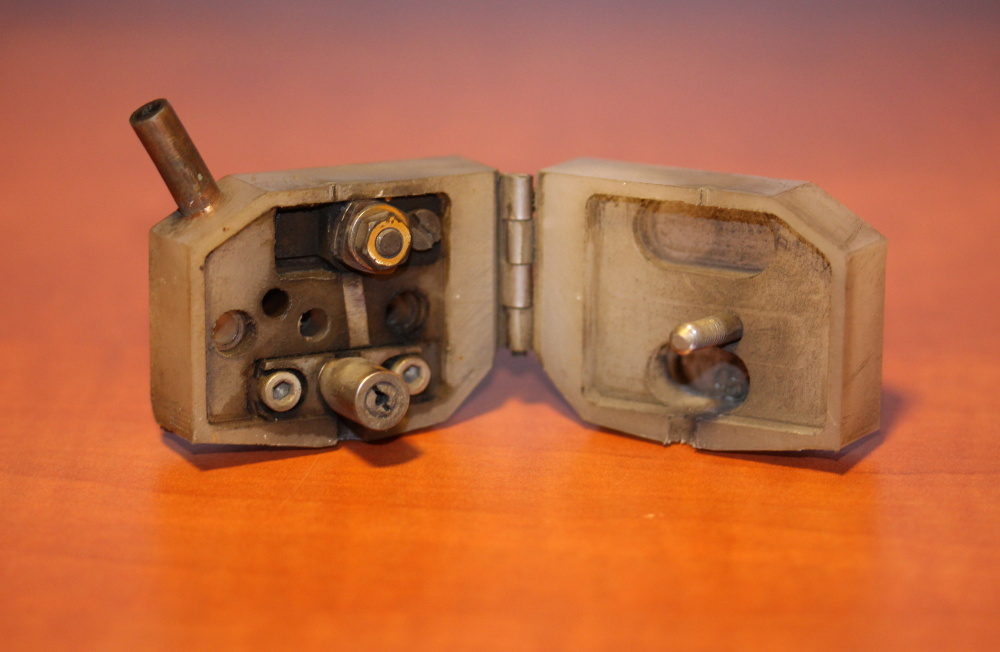

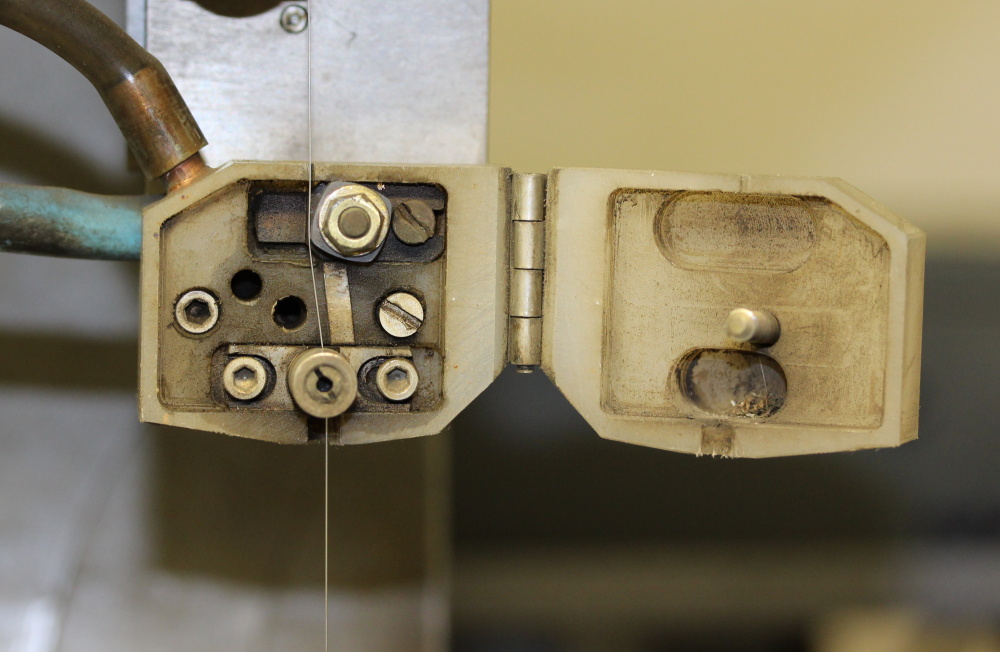

Předkládám jeden hezký příklad aplikace 3D tisku. Tuto situaci je možno pojmenovat jako oprava, ale dá se přirovnat i k prototypování. O co jde: na obrázku je vidět opotřebený plastový díl sloužící k uložení vodítek pro elektroerozívní řezačku. Nejedná se o složitý díl, ale pracnost jeho výroby klasickým obráběním, je rozhodně delší, než aditivní výrobou.



Co je potřeba udělat:
1. Nejdříve jsme samozřejmě díl demontovali ze stroje.

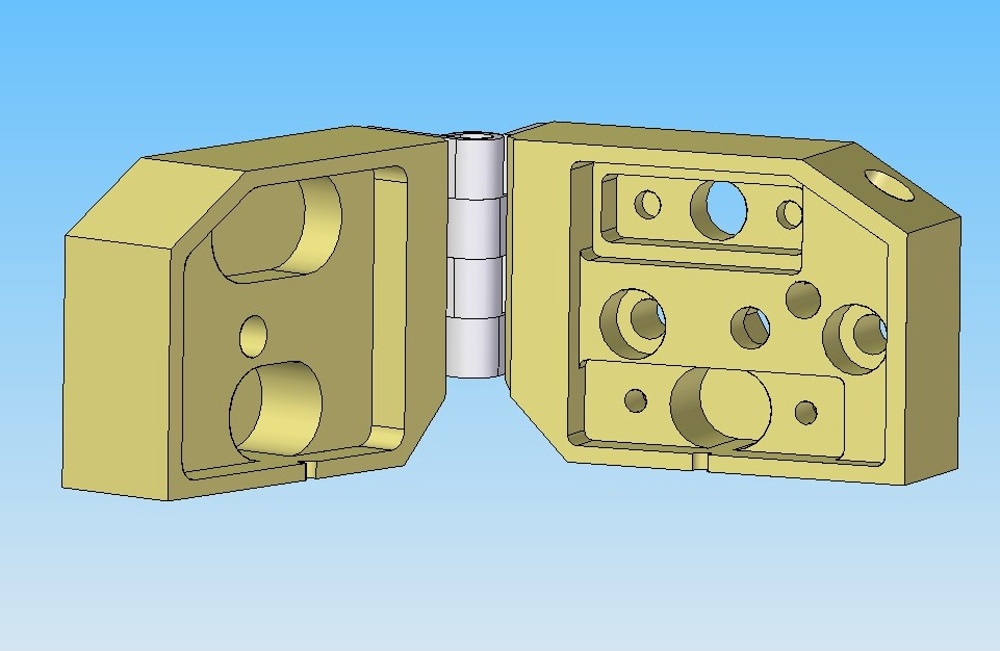

2. Díl je nutné namodelovat ve 3D programu jako je SolidWorks, SolidEdge, Catia, a další. Existují také jednodušší volně šiřitelné programy, informace o těchto programech jsou plná fóra o 3D tisku.

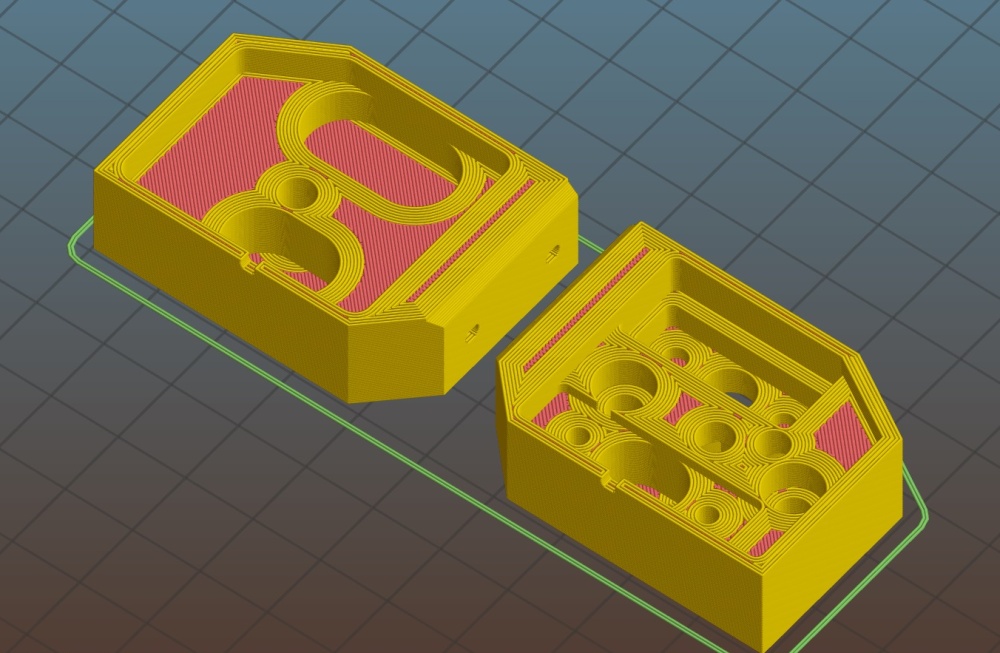

3. Vytvořený model (ve formátu STL) je potřeba připravit pro samotný 3D tisk. Zde se používají programy, které takzvaně rozkrájejí model na vrstvy, které se následně postupně tisknou. Těchto programů slicer-ů existuje celá řada. Asi nejvíce používaný je program Slic3r. Nastavení tohoto programu, je zpravidla individuální podle složitosti modelu a použitého materiálu.

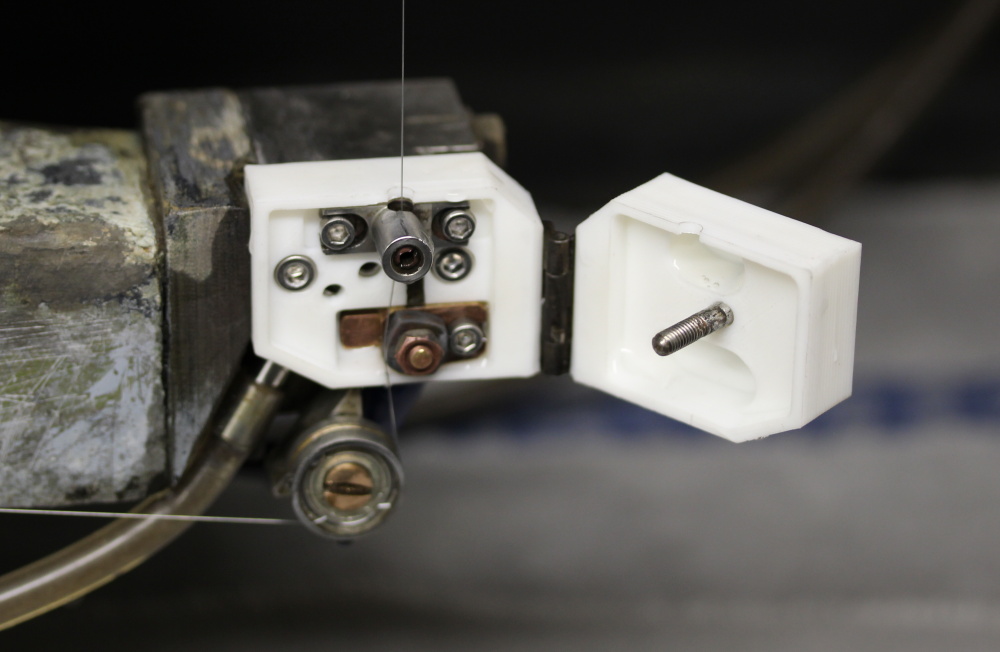

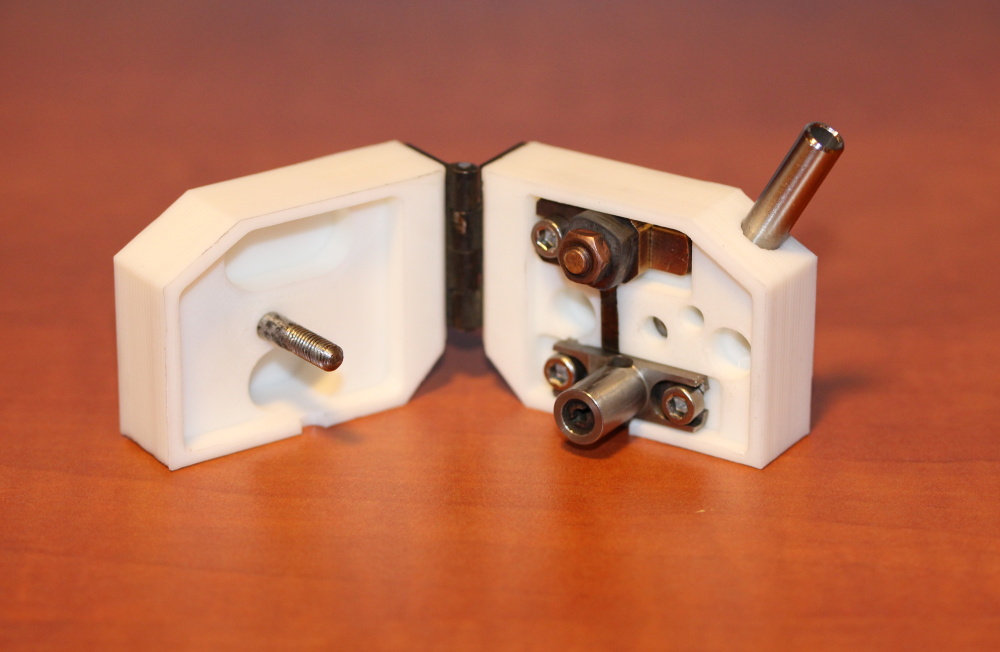

4. Správně vygenerovaný G-kód nám tiskárna „zhmotní“ ve funkční díly, které po osazení součástkami je možno namontovat na stroj a používat.



Souhrn:
Tiskárna dk3D CREATIV
Materiál ABS
Nastavená výška vrstvy 0,2mm
Dva tištěné díly o celkovém objemu 27,6cm3
Doba tisku 2,5hod
